1.側板設計
側板采用可拆式設計，使用者一目了然；保養、維修更方便。
2.簡單的操作
旋鈕直接調節溫度和速度，依靠輸片傳感器可自動完成顯影、定影、水洗和烘干全部過程。

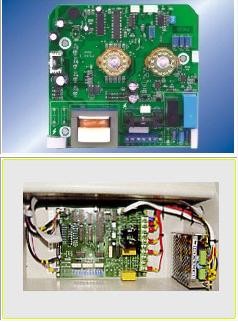

3.控制面板
旋鈕直接調節溫度和速度，依靠輸片傳感器可自動完成顯影、定影、水洗和烘干全部過程。
4.新型送片板
送片板采用新型材料（日本三凌亞克力板材）特殊設，保證膠片在沖洗過程中不粘片，從而保證膠片的沖洗質量；避免了使有金屬材料產生的生銹和靜電而影響膠片的沖洗質量。
5.新型PTC發熱塊
采用新型PTC發熱塊代替以往電熱絲，保證烘干熱風均勻，膠片干燥效果好，且使用壽命大大延長。
6.更改排液管位置；加粗水洗循環管路
以往我公司生產的P系列洗片機，參照德國布魯泰克洗片機，把排液管全部設計在洗片機正面；而使用者習慣于在洗片機的后部操作排液管道，避免送片時弄臟衣服。同樣這種設計容易使洗片機的在洗片時控制不好水洗的清水流量造成顯、定影藥的污染。針對以上問題我公司技術部門把排液管放在洗片機的后部，加粗水洗循環管路。
7 傳動滾軸組
使用杜邦材料澆注成形的滾軸，耐酸、耐堿，絕不會輕易膨脹或開裂,滾軸終生保修。高強度密集排列型滾軸，確保安全傳送任何尺寸的膠片，并有效防止藥液飛濺。
8 入片感應探頭
采用進口微動開關作為進片感應，可靠、簡單有保證。
9 ."C"型卡片
據用戶反應，在清洗洗片機各滾軸組時，“C”型卡片容易掉入齒輪，出現卡片的現象。技術部門根據這一現象，專門采用進口增強型尼龍材料，及改變其形狀來解決難題，從而保證膠片的安全運行。
10.自動循環系統
自動循環系統可使藥液濃度保持一致。
11.采用塑料膠片壓板
避免了使用金屬材料產生的生銹和靜電，大大提高了膠片的沖洗質量。
12.先進的加熱系統
設計獨特的加熱系統不與藥液接觸，大大延長了加熱棒的使用壽命。
13.雙體補液系統
自動雙體補充泵可依據洗片數量自行補充新藥液，使工作液始終保持新鮮。
14 洗片機結構圖
標準配備：
1.顯影定影同步加熱系統
2.顯影定影水洗獨立循環系統
3.顯影定影同步補充系統
4.電磁閥控水省水系統
5.專業錐形風道烘干系統
6.機械傳感喂片系統
7.DKM電子控速節能系統
P-17技術參數
|
最大沖洗寬度
|
450mm(14")
|
沖洗規格
|
最大沖洗寬度17英寸，最小沖洗尺寸3×3 4×4英寸
|
沖洗膠片品種
|
X射線、CT、MRI等醫用膠片
|
沖洗全過程時間
|
105/135/165s,±1s
|
顯影時間調節
|
25/35/45s
|
每小時沖洗量
|
顯影25秒時：14×17英寸90張
|
溫度調節
|
藥液：28℃～37℃ 烘干：45℃～65℃（自動調節）
|
藥液補充方法
|
自動補充兼手動補充、每沖洗0.5平方米補充一次
|
補充量調節
|
20ml～200ml
|
沖洗程序
|
顯影、定影、水洗、烘干一次自動完成
|
哄干系統
藥液容量
|
采用陶瓷發熱裝置
顯影5.2升、定影5.2升
|
水洗控制
|
由電磁閥自動控制，見片沖洗進水，無片沖洗關閉
|
電源
|
220V/50Hz、8.8A； 功率：2KW
|
水管接口
|
3/4英寸
|
體積
|
770mm(長)×690mm(寬)×420mm(高) (不連底架)
|
重量
|
50Kg±1Kg
|
